[삽질 프로젝트 계획] 티스토리 유입자 대시보드 만들기 - 밑그림

1. 대시보드에서 나타내야 할 것

- 기간에 따른 사용자 수

- 인기글 리스트

- 유입 경로 및 채널

- 유입 키워드

- 유입자 현황 차트 (척도 : 기간, Refere URL, 컨텐츠, 디바이스)





2. 추가 구현하고 싶은 것

- 전날 유입자 통계를 카카오톡으로 알림 받기

- 현재 학습하고 있는 OAuth2.0을 이용하여 대시보드 사이트 인증

- 일일 평균 유입자 현황

- 현재 기능별로 레포지토리가 분리되어있고, kafka broker에 다양한 로그들을 수집할 예정이기 때문에 향후 kubernetes를 적용할 예정





3. 사용할 기술

- DB : DynamoDB or MongoDB (조회성이 많기 때문에 RDB보다 NOSQL이 낫다고 판단) with JPA

- Message Broker : Apache Kafka (Topic은 YYYYmmDD 형식 사용, content는 json형식의 로그데이터 / 일일 배치로 DB BulkUpdate)

- Framework : spring boot with jstl (다른 가벼운 것을 써도 되지만, 학습 차원에서 사용하도록 한다.)

- 언어 : Java1.8

- 인증 : Oauth2.0(Spring Security 사용 예정), jwt





4. 수집해야할 정보

- 블로그 유입자들이 클릭한 컨텐츠

- 유입 시간대

- 블로그를 조회한 Referer URL

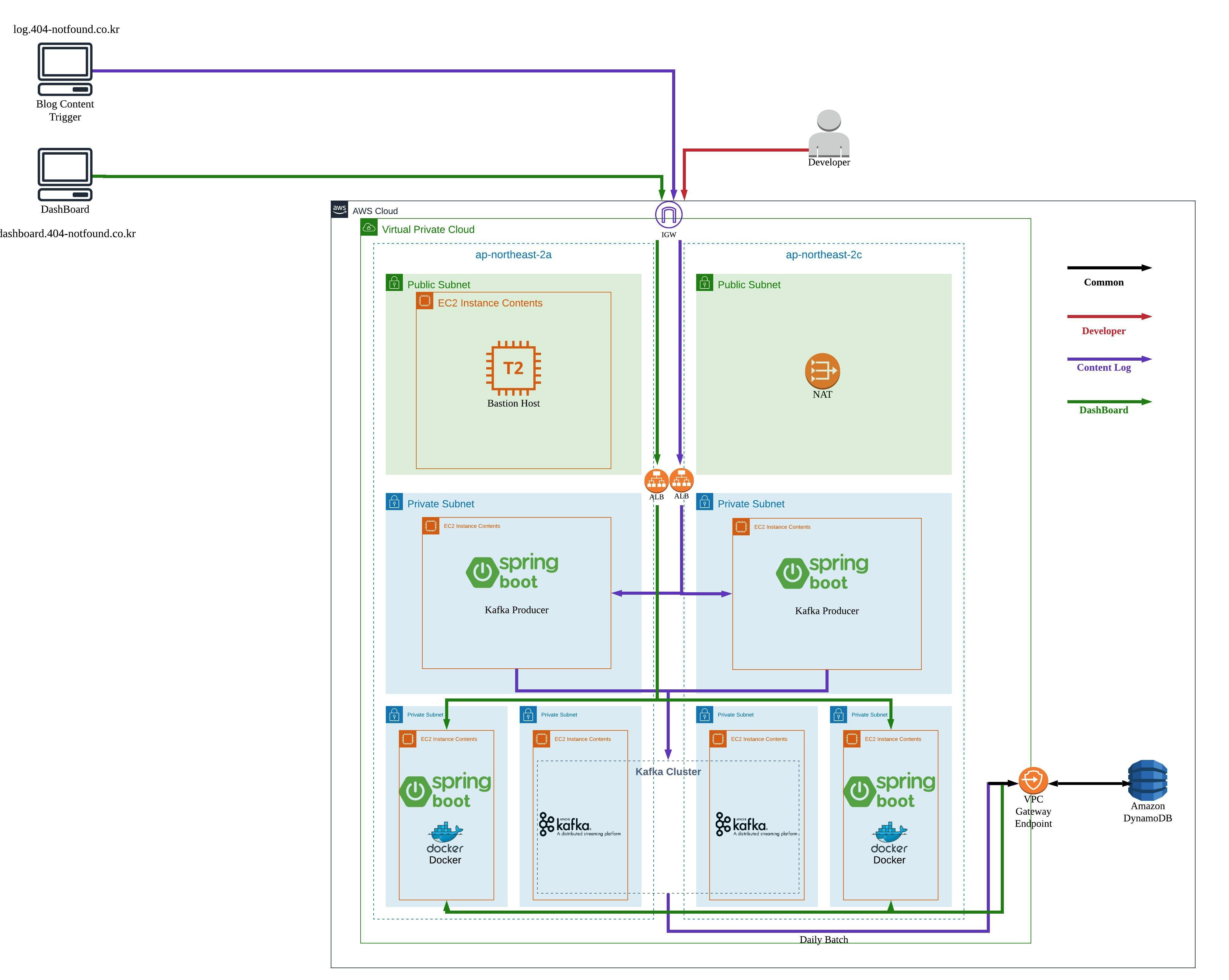

5. 아키텍처 구성도





6. 참고 문헌

- KISA 고시 및 권고 : www.kisa.or.kr/public/laws/laws2.jsp

- Apache Kafka Documentation : www.kafka.apache.org/documentation/

- RFC6749 : www.tools.ietf.org/html/rfc6749





7. 수정 로그

2020.05.13 : 최초 작성

2020.05.20 : 아키텍처 다이어그램 추가 완료

2020.06.11 : 아키텍처를 AWS로 옮기는 중, 불필요한 로드밸런서 개수와 외부 노출 서비스의 도메인 연결로 인해 아키텍처 수정중.

2020.06.16 : 서비스별 로드밸런서 아키텍처 적용 및 향후 계획(kubernetes 적용 예정) 추가

2020.06.30 : 운영 환경을 생각하고 설계할 것이기 때문에 kafka와 zookeeper를 분리하는 아키텍처 적용 예정

2020.07.01 : Zookeeper Cluster 구성 완료
