1. 서론 및 얽힌 이야기

내부 시스템에 대해 지속적으로 healthCheck를 하는 Spring Boot기반 서비스를 개발한 적이 있다. DB에 등록된 시스템 리스트를 가져와 순차적으로 healthCheck를 실행하는 방식의 서비스이다.

그러나, 10/12 HealthCheck Target별로 HealthCheck 시점의 정합성이 맞지 않는 문제가 발생하였다.



문제 상황 서술 전에 적용중인 시스템 아키텍처 및 HealthChecker 서비스에 대한 개요를 먼저 풀어본다.

  • A Group의 WAS에 대해 배포를 진행하였다.
  • 배포가 진행되면, 해당 인스턴스로의 직접적인 호출에 대해서는 동작하지 않게 된다.
  • static file을 제외한 모든 경로에 대해서 reverse proxy를 통하여 데이터가 was로 전달된다.
  • healthCheck를 하는 경로 /api/healthcheck는 was에 설계되어 있기 때문에 was가 동작하지 않으면 web도 동작하지 않는다.
  • WAS에 APP이 deploy되기 까지 약 25초의 시간이 소모되며 WEB이 배포되기 까지 5초의 시간이 소모된다.
  • 최초의 healthCheck가 실패하면, 5초 간격으로 추가 5회의 재시도를 진행하며 모두 실패하여야만 최종 실패로 간주된다.







위 서술된 환경에서 발생한 문제를 시간 순서대로 다이어그램과 함께 아래에 서술하겠다.











위 같이 같은 시점에서 healthCheck를 진행했으면 같은 시점의 결과가 출력되어야 하나, 순차적으로 실행하는 도중 healthCheck Error로 인해 재시도를 함으로써 다음 healthCheck가 미뤄졌다.

그 결과, WAS와 WEB의 healthCheck의 시점의 차이가 커져 시점에 대한 일관성이 맞지 않는 문제가 발생하게 되었다.



이 문제를 해결하기 위해 delay없이 최대한 모든 target에 대해 비슷한 시점에 실행하여야 했기때문에, thread를 이용함으로써 동시다발적으로 최대한 같은 시점에서 target healthCheck를 진행해보기로 하였다.

그 중 @Async를 활용한 Thread를 이용하여 개선작업을 하기로 하고 문제가 되는 코드를 추려낸 결과, 다음과 같았다.



@Service
public class MonitoringSystemService {

    private final Logger logger = LoggerFactory.getLogger(this.getClass());


    @Autowired
    private MessageRepository messageRepo;

    @Autowired
    private MonitoringSystemRepository monitoringRepo;



    /*
     * 스케줄러 method
     *
     * @parameter
     * @return
     *          Type : void
     * @cycle period : 모든 target의 healthCheck가 끝난 후, 15초 대기
     */

    @Scheduled(fixedDelay = 15000)
    @Transactional
    public void scheduledMonitoringService() throws Exception {


        try {

            this.setPid();

            List<MonitoringSystem> systemInfoList = monitoringRepo.getAllMonitoringSystemList();


            //시스템별 상태 체크 및 톡 발송 실행
            for( MonitoringSystem systemInfo : systemInfoList) {



                switch(systemInfo.getMonFlagCd()) {

                    //RealTime 호출 (엔드포인트 호출형)
                    case "R":
                            logger.info("모니터링 유형 : 엔드포인트 호출");
                            logger.info("타겟 엔드포인트 : " + systemInfo.getMonSysUrl());
                            logger.info("타겟 엔드포인트 포트 : " + systemInfo.getMonSysPort());
                            logger.info("HttpRequest Method : " + systemInfo.getReqMtd());
                            boolean httpRequestResult = HealthChecker.run(systemInfo.getMonSysUrl(), systemInfo.getReqMtd());


                            systemInfo = this.sendMessage(systemInfo, httpRequestResult);
                            this.modifySystemInfo(systemInfo, httpRequestResult);

                        break;

                    //Static 호출 (직접적인 쿼리 실행)
                    case "S":
                        logger.info("모니터링 유형 : 직접적인 쿼리");
                        logger.info("실행 쿼리 : " + systemInfo.getMonSysQury());

                        boolean scheduledSystemStatus = monitoringRepo.getScheduledSystemStatus(systemInfo.getMonSysQury());
                        logger.info("쿼리 업데이트 정상 여부 : " + String.valueOf(scheduledSystemStatus));

                        systemInfo = this.sendMessage(systemInfo, scheduledSystemStatus);
                        this.modifySystemInfo(systemInfo, scheduledSystemStatus);
                        break;
                }

                logger.info("=======================================================================================================");
            }

        }catch (Exception e) {
            logger.error(e.getMessage());
        }

        logger.info("#################################################################################################스케줄러 끝난 시간 : " + getNowTime());


    }


}





public class Http5xxErrorRetryHandler implements ServiceUnavailableRetryStrategy {

    private final Set<Integer> retryableErrorCodes = new HashSet<>(Arrays.asList(500, 503, 502));

    private static final Logger logger = LoggerFactory.getLogger(Http5xxErrorRetryHandler.class);

    @Override
    public boolean retryRequest(HttpResponse response, int executionCount, HttpContext context) {


        int statusCode = response.getStatusLine().getStatusCode();



        if (executionCount > 5) {
            logger.error("재시도 5회 초과로 에러처리 합니다.");
            return false;
        }

        if (retryableErrorCodes.contains(statusCode)) {
            logger.warn(statusCode + "오류 발생");
            logger.info("재시도 횟수 : " + executionCount);
            return true;
        }

        return false;
    }

    @Override
    public long getRetryInterval() {
        return 5000;
    }

}

위 2개의 코드로 인해 최초 health check가 실패한 경우, 다음 healthCheck 대상으로 넘어가기까지 최소 30초 이상의 시간이 소모되기 때문에 동시성이 보장되지 않고 있는 상황이다.















2. 개선코드 및 작업내용



순차적으로 healthCheck를 하는 것이 아닌 thread를 이용하여 동시다발적으로 처리할 수 있도록 하기 위해 가장 먼저 thread를 실행시킬 executor를 생성해주어야 한다.

나는 아래와 같이 AsyncConfigurer를 이용하여 세부설정이 완료된 executor 객체를 bean으로 만들어 어디서든 이용 할 수 있도록 하였으며, 세부 설정은 아래 코드를 참조한다.

@Configuration
@EnableAsync
public class AsyncThreadConfig implements AsyncConfigurer{



    // 기본 thread 개수
    private static int THREAD_CORE_POOL_SIZE = 5;

    // 최대 thread 개수
    private int THREAD_MAX_POOL_SIZE = 10;

    // Thread Queue 사이즈
    private static int THREAD_QUEUE_CAPACITY = 5;

    private static String THREAD_NAME = "healthCheckExecutor";

    @Resource(name = "healthCheckExecutor")
    private ThreadPoolTaskExecutor healthCheckExecutor;

    @Override
    @Bean(name = "healthCheckExecutor")
    public Executor getAsyncExecutor() {
        ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();
        //THREAD_MAX_POOL_SIZE = monitoringSystemRepository.getMonitoringSystemCount();

        executor.setCorePoolSize(THREAD_CORE_POOL_SIZE);
        executor.setMaxPoolSize(THREAD_MAX_POOL_SIZE);
        executor.setQueueCapacity(THREAD_QUEUE_CAPACITY);
        executor.setBeanName(THREAD_NAME);
        executor.initialize();
        return executor;
    }


    @Override
    public AsyncUncaughtExceptionHandler getAsyncUncaughtExceptionHandler() {
        // TODO Auto-generated method stub
        return AsyncConfigurer.super.getAsyncUncaughtExceptionHandler();
    }


    public boolean isThreadPoolAvailable(int createCnt) {

        boolean threadStatus = true;

        if ((healthCheckExecutor.getActiveCount() + createCnt) > (THREAD_MAX_POOL_SIZE + THREAD_QUEUE_CAPACITY)) {
            threadStatus = false;
        }

        return threadStatus;
    }


    public boolean isThreadPoolAvailable() {

        boolean threadStatus = true;

        if ((healthCheckExecutor.getActiveCount()) > (THREAD_MAX_POOL_SIZE + THREAD_QUEUE_CAPACITY)) {
            threadStatus = false;
        }

        return threadStatus;
    }
}









위와 같이 executor를 등록하였으면, 이제 executor에 넣을 비동기프로세스를 작성할 차례이다.

실질적인 처리 로직이 담긴 부분에서 비동기 처리할 메소드에 @Async  Annotation을 선언하여 비동기 스레드를 통해 처리되도록 하였다.

다음과 같이 비동기식으로 처리할 메소드에 @Async Annotation과 함께 앞서 선언한 Executor Bean 이름을 명시해주어야 한다.

@Service
public class ThreadExecutorService {

    private final Logger logger = LoggerFactory.getLogger(this.getClass());

    @Autowired
    private MessageRepository messageRepo;

    @Autowired
    private MonitoringSystemRepository monitoringRepo;


    @Async("healthCheckExecutor")
    public void threadExecutor(MonitoringSystem systemInfo) {
        //시스템별 상태 체크 및 톡 발송 실행
        this.setPid();

        try {
            switch(systemInfo.getMonFlagCd()) {

                //RealTime 호출 (엔드포인트 호출형)
                case "R":
                        logger.info("모니터링 유형 : 엔드포인트 호출");
                        logger.info("타겟 엔드포인트 : " + systemInfo.getMonSysUrl());
                        logger.info("타겟 엔드포인트 포트 : " + systemInfo.getMonSysPort());
                        logger.info("HttpRequest Method : " + systemInfo.getReqMtd());
                        boolean httpRequestResult = HealthChecker.run(systemInfo.getMonSysUrl(), systemInfo.getReqMtd());


                        systemInfo = this.sendMessage(systemInfo, httpRequestResult);
                        this.modifySystemInfo(systemInfo, httpRequestResult);

                    break;

                //Static 호출 (직접적인 쿼리 실행)
                case "S":
                    logger.info("모니터링 유형 : 직접적인 쿼리");
                    logger.info("실행 쿼리 : " + systemInfo.getMonSysQury());

                    boolean scheduledSystemStatus = monitoringRepo.getScheduledSystemStatus(systemInfo.getMonSysQury());
                    logger.info("---------------------------------------시스템 정상 여부 : " + String.valueOf(scheduledSystemStatus));

                    systemInfo = this.sendMessage(systemInfo, scheduledSystemStatus);
                    this.modifySystemInfo(systemInfo, scheduledSystemStatus);
                    break;
            }
        }catch (Exception e) {
            logger.error(e.getMessage());
        }
            logger.info("=======================================================================================================");
    }
}









이제 필요할때 마다 비동기식으로 처리되도록 선언한 메소드를 호출해보자.

앞서 선언한 AsyncThreadConfig와 비동기 프로세스에 대해 작성한 ThreadExecutorService를 IOC Container에서 불러온다.

Bean을 불러온 뒤, 다음과 같이 원하는 비동기 메소드를 호출한다.

@Service
public class HealthCheckSchedulerService {

    private final Logger logger = LoggerFactory.getLogger(this.getClass());


    @Autowired
    private MonitoringSystemRepository monitoringRepo;

    @Autowired
    private ThreadExecutorService threadExecutorService;

    @Autowired
    private AsyncThreadConfig asyncConfig;


    @Scheduled(fixedDelay = 15000)
    @Transactional
    public void scheduledMonitoringService() throws Exception {


        try {
            List<MonitoringSystem> systemInfoList = monitoringRepo.getAllMonitoringSystemList();

            for( MonitoringSystem systemInfo : systemInfoList) {

                 try {
                        // 등록 가능 여부 체크
                        if (asyncConfig.isThreadPoolAvailable()) {
                            // task 사용
                            threadExecutorService.threadExecutor(systemInfo);
                        } else {
                            logger.info("Thread 한도 초과");
                        }
                    } catch (TaskRejectedException e) {
                        logger.info(e.getLocalizedMessage());
                    }

            }

        }catch (Exception e) {
            logger.error(e.getMessage());
        }


    }

}















3. 개선 결과





먼저 개선전 서비스 로그를 보면 하나의 스레드를 이용하여 순차적으로 실행하기 때문에, 중간에 내부 서비스가 장애가 날시, 그 다음 서비스에 대해 healthCheck하는 것이 재시도 한만큼 지연되고있다.







그러나 개선된 다음에는 재시도 및 여러개의 요청이 각기 다른 스레드를 통해 진행되는 것을 확인할 수 있었으며 시간의 정합성을 조금 더 개선할 수 있었다.





Table of content

1. What is the Apache Kafka

Apache Kafka는 대량의 데이터를 처리할 수 있으며, 엔드포인트간 메시지를 전달 할 수 있는 분산 발행-구독 메시징 시스템이다. Kafka 메시지는 스토리지에 유지되고 데이터 복제를 통해 데이터 손실을 방지 할 수 있다. ZooKeeper라는 동기화 서비스 기반의 시스템이며, 실시간 데이터 스트리밍 분석 툴인 Apache Storm과 Spark와 통합되어 자주 사용된다.





2. Benefits of Apache Kafka

  • 신뢰성 : 데이터의 분산, 분할, 복제를 통해 데이터의 신뢰성을 보장한다.

  • 확장성 : topic의 발행만으로 down time 없이 쉽게 확장이 가능하다

  • 내구성 : 분산된 commit log를 통해 클러스터간 동기화를 하며, failure시 이 로그를 통해 빠른 복구가 가능하다.

  • 퍼포먼스 : TB단위의 메시지가 시스템에 저장되어도 안정된 퍼포먼스를 제공한다.













3. Apache Kafka 아키텍처







3.1. 주체 단위 아키텍처



3.1.1. Producer

  • 하나 이상의 topic으로 메시지를 발행하여 broker로 전송한다.

  • 각 메시지는 key, value, timestamp로 이루어져 있다.

  • 새로운 메시지를 publish 할 때, 몇개의 파티션으로 나눌 것인지 결정한다. (이미 발행 된 메시지에 대해서 도 가능)

출처 : https://kafka-python.readthedocs.io/ (Kafka-Python API Document Homepage)







3.1.2. Broker

(한 VM 안에 있는 broker 전체집합을 카프카라고 한다.)

  • producer에게서 받은 메시지를 세부 설정(파티션, 오프셋 정책…)에 따라서 저장하는 역할

  • 저장된 메시지는 정책에 따라 관리되며, consumer의 메시지 pull요청에 의해서만 메시지를 전송할 수 있다.

  • 클러스터 내부에 대표 브로커를 선정하여 controller의 역할을 부여한다.

  • Controller는 클러스터 내부 모든 브로커에 대해 partition을 관리한다.

  • 1.0버전 부터는 offset 정보를 broker에서 관리한다.







3.1.3. Zookeeper

  • 클러스터 내부의 브로커 간 통신하기 위해서는 zookeeper를 거쳐야 한다.

  • VM 내부의 브로커들이 구동되기 위해서는 zookeeper가 반드시 선행으로 실행되어야 한다.

  • 다른 VM의 Zookeeper와 논리적으로 결합되어 있다.

  • 외부에서 들어온 요청에 대해서 해당 Leader Partition이 존재하는 브로커로 연결시켜준다.







3.2. 데이터 단위의 아키텍처



3.2.1. Topic

  • 메시지가 분류되는 키워드.

  • 쉽게 말하면 메시지의 주제를 의미한다.

  • 하나의 토픽은 여러개의 파티션으로 구성되어 있다.







3.2.2. Partition

  • 토픽 발행 시, partitioning factor * replication factor의 수만큼 partition이 생성된다.

  • Partition에는 2가지 유형이 있다.

    • Leader Partition : 한 토픽의 구성에 대해 외부와 인터페이스를 담당하는 Partition이다. 데이터 조회시, 이 반드시 leader Partition을 통해 데이터를 얻을 수 있으며, Partition Factor의 수만큼 Leader Partition이 생성된다.

    • Follower Partition : Leader Partition의 failure에 대비한 예비 leader Partition이다. Leader가 failure시, 이들 중 하나가 자동으로 Leader로 승급된다.

    • Follower는 Leader의 변경사항을 pull받는 방식으로 synchronize한다. 이러한 방식을 카프카에서는 ISR(In Sync Replica)라고 명명한다.

    • Follower는 Leader에 대해 pull 방식으로 동기화를 하며, 리더는 이 동기화 요청을 일정시간 받지 못하게 되면 ISR에서 해당 partition을 제외시키게 된다.

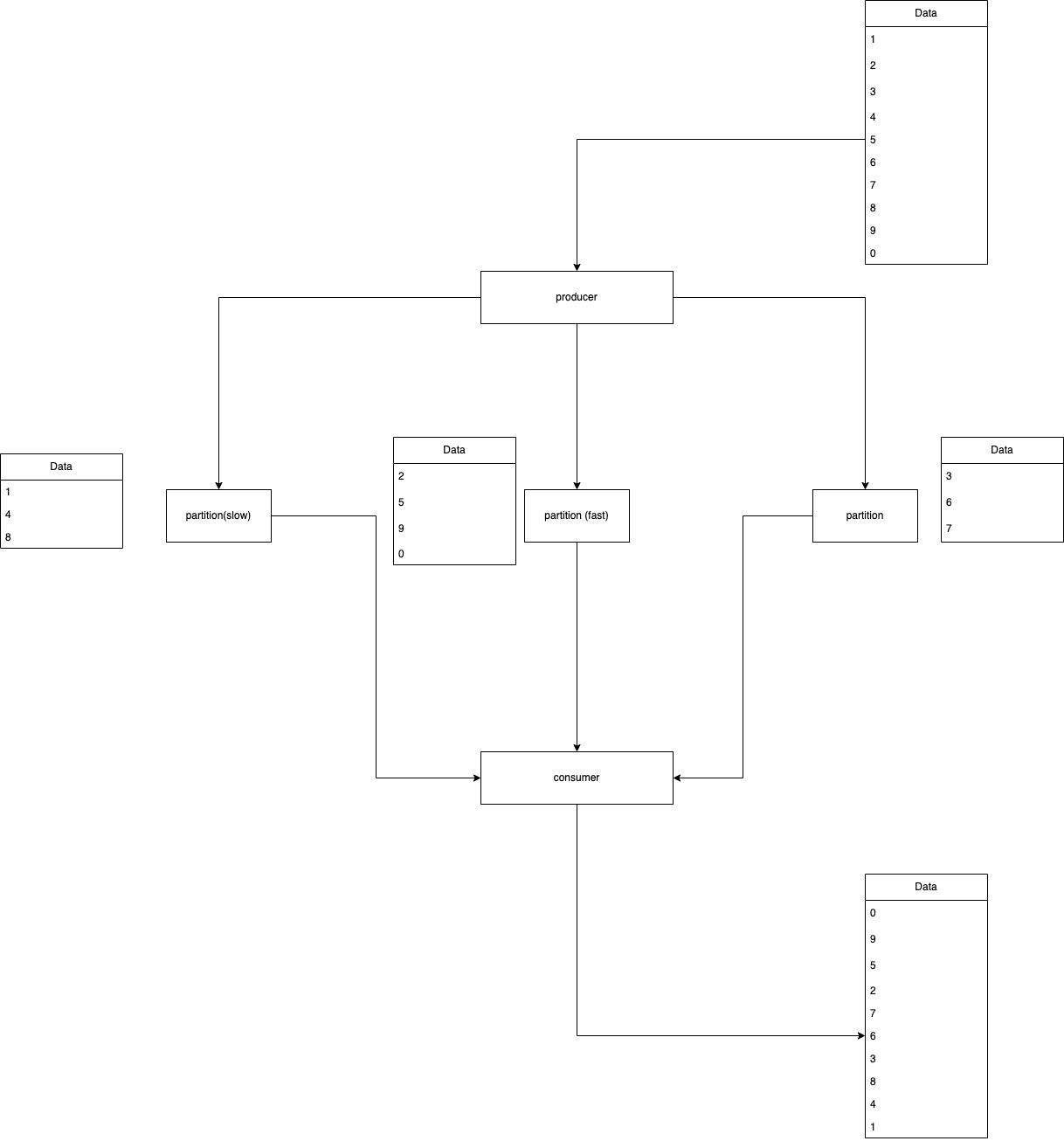

  • Partitioning 한만큼, 데이터 병렬처리가 이루어지기 때문에 처리속도가 빨라진다.

3개의 공을 한명의 포수가 받는 시간과 3명이 나누어서 받을 때 걸리는 시간을 비교해보자.







3.3.3. Offset

  • Kafka의 최소 데이터 단위

  • 1 Message publish = 1 Offset

  • Producer의 Partitioning Algorithm에 따라 데이터가 위치할 Partition이 결정된다.

  • 오프셋별로 commit log가 남아 이를 이용하여 Fail Over를 수행한다.

  • 별도의 카프카 데이터 보존 정책에 의해 데이터를 유지한다.











4. Failover 과정



FailOver가 어떻게 이루어지는지에 대해 아키텍처 기반으로 설명하겠다.

다음 그림은 2개의 토픽에 대해 “replication factor = 3, partition factor = 2”의 설정으로 메시지가 발행되어 정상적으로 Broker서버에 저장되어 있는 상태이다.









위 아키텍처에서 Broker 0 과 Broker 3에서 장애가 나면 아키텍처는 다음 그림과 같아진다. 이 때, Topic1의 P0 Partition과 Topic2의 P1 Partition의 Leader Partition이 Broker가 장애가 나면서 더이상 Partition에 대해 접근을 할 수 없게 되었다.





하지만, Kafka에는 다음과 같은 규칙이 있다.

“모든 Partition은 Leader Partition이 될 수 있다.“



위 규칙에 의해 Kafka 내부 알고리즘에 의해 기존에 존재하던 Follower Partition이 새로운 Leader로 뽑히게 되어 다음 그림과 같이 장애에 대해 자동으로 Failover가 수행된다.









5. 가장 이상적인 Kafka 아키텍처



지금까지의 내용을 기억한다면, 데이터에 대한 접근은 오직 “Leader Partition“에 대해서만 접근이 이루어진다는 것을 알 수 있다. 그러므로, Leader Partition이 클러스터 내부의 broker에 골고루 분포가 된다면 한 broker로 트래픽이 몰려 timeout이나 다른 에러가 나는 상황을 방지 할 수 있다.

다시 말해, Leader Partition을 최대한 많은 브로커에 분산시켜 트래픽에 대한 병목 현상을 방지하며, failover에 대해서도 이를 유지할 수 있는 아키텍처가 이상적인 아키텍처이다.

또한 설계하기 나름이지만, offset 설계를 잘하여 데이터의 정합성까지 지켜준다면 가상 이상적인 아키텍처가 될 것이다.



'IT > OpenSource' 카테고리의 다른 글

[OpenSource] Apache Kafka  (0) 2020.09.07
[Apache Kafka] Kafka Cluster 구성하기(수정중)  (0) 2020.07.01

Table Of Contents

0. 서론

1. Connection Pool이 무엇인가

2. Connection Pool이 왜 필요한가?

3. HikariCP의 주요 파라미터

4. 문제 분석

5. 후기 및 조치

6. 참고 문헌



클릭하시면 해당 content로 넘어갑니다.








0. 서론



지난주, 플랫폼 각 내부의 엔드포인트를 호출하여 각 서비스 및 데이터베이스가 살아있는지에 대해 모니터링 하는 Spring Boot Application에서 다음과 같은 에러 메시지를 보았다.

[WARN ] 2020-07-30 16:43:39 299545737 [PoolBase.java][isConnectionAlive](184) : HikariPool-1 - Failed to validate connection org.mariadb.jdbc.MariaDbConnection@23d06b10
(Connection.setNetworkTimeout cannot be called on a closed connection). Possibly consider using a shorter maxLifetime value.

[WARN ] 2020-07-30 16:43:39 299545737 [PoolBase.java][isConnectionAlive](184) : HikariPool-1 - Failed to validate connection org.mariadb.jdbc.MariaDbConnection@17387ed0
(Connection.setNetworkTimeout cannot be called on a closed connection). Possibly consider using a shorter maxLifetime value.

[WARN ] 2020-07-30 16:43:39 299545737 [PoolBase.java][isConnectionAlive](184) : HikariPool-1 - Failed to validate connection org.mariadb.jdbc.MariaDbConnection@709f57f6
(Connection.setNetworkTimeout cannot be called on a closed connection). Possibly consider using a shorter maxLifetime value.

[WARN ] 2020-07-30 16:43:39 299545737 [PoolBase.java][isConnectionAlive](184) : HikariPool-1 - Failed to validate connection org.mariadb.jdbc.MariaDbConnection@5b2ab008
(Connection.setNetworkTimeout cannot be called on a closed connection). Possibly consider using a shorter maxLifetime value.







위 에러 메시지를 의역하면 다음과 같다.



Failed to validate connection MariaDbConnection
MariaDB Connection의 유효성을 검증하는데 실패하였습니다.

(Connection setNetworkTimeout cannot be called on a closed connection)
(Connection setNetworkTimeout은 닫힌 connection에서 호출할 수 없습니다.)

Possibly consider usdig shorter maxLifetime value.
현재보다 더 짧은 maxLifetime 값을 사용하는 것을 고려해보시기 바랍니다.



사실, 위 메시지대로 maxLifetime값만 바꿔주면 뜨지 않을 warning message였지만, 내가 코드를 작성하였기 때문에, 끝까지 책임지고 고도화를 하고 싶었다.



위 warning이 왜 일어났는지에 대해 알기 앞서 Connection Pool이 무엇인지부터 알아보려고 한다.









1. Connection Pool이 무엇인가

Connection Pool은 Application(WAS, Container 등)이 실행되면서, DB와 Connection에 대해 정의된 객체를 여러개 저장하고 있다. Application이 DB와 Connection이 필요할 때, Connection Pool은 Connection 객체를 제공하며 DB Connection을 이용한 작업이 끝나게 되면 Connection 객체를 다시 회수받아 다른 작업시 Connection 객체를 사용할 수 있도록 수명 관리를 하게된다.









2. Connection Pool이 왜 필요한가?



다음 코드는 DB와 connection부터 시작해서 query실행, connection 종료까지의 샘플 코드이다.

try {
    sql = "SELECT * FROM SOME_TABLE";

    connection = DriverManager.getConnection(DB_URL, DB_USER, DB_PASSWORD);

    resultSet = connection.createStatement();

    resultSet = statement.executeQuery(sql);
    } catch (Exception e) {
    	logger.info(e.getMessage())
    } finally {
        connection.close();
        statement.close();
        resultSet.close();
    }
}





샘플 코드를 절차적으로 정리하면 다음과 같다.

1. DB Connection을 맺기 위해 JDBC Driver를 Load한다.
2. DB Connection Parameter를 이용하여 DB Connection 객체를 생성한다.
3. Connection 객체로부터 쿼리를 수행하기 위한 statement를 생성한다.
4. 쿼리를 수행하여 결과로 ResultSet 객체를 받아 필요한 데이터를 파싱하여 처리한다.
5. 처리가 끝나면 사용된 리소스를 반환한다.



위 절차 중 시간적인 cost가 가장 높은 부분은 connection 객체를 생성하는 부분이다. Connection을 생성할 시, DB와 파라미터 교환 뿐만 아니라 각 시스템에서 체크해야할 요소들이 많기 때문이다. 또한, 웹 어플리케이션은 클라이언트의 요청에 따라 스레드를 생성한다. 스레드를 생성할 때 마다 Connection 객체를 생성한다는 것은 물리적으로 계속하여 DB에 접근을 해야하는 것과 같으며 이는 곧 요청 수에 따라 Connection을 생성하게 되므로 서버에 과부하가 걸리기 쉽다.



이러한 상황을 방지하기 위해 미리 여유분의 Connection 객체를 만들어 Pool에 저장해놓았다가 클라이언트 요청이 생기면 Connection객체를 지원하주고, 작업 종료시 Connection 객체를 다시 반환하여 보관하는 방식으로 과도한 수의 Connection 객체가 생기는 것을 방지한다. 한번 맺은 DB Connection 객체를 작업이 끝나자마자 close하지 않고, Pool에 저장한 뒤, 다음 번에 동일한 Connection을 요청하면 바로 Pool에서 꺼내 제공을 함으로써 보다 개선된 Connection Time Cost를 보장해준다.







3. HikariCP의 주요 파라미터

서론의 에러메시지에서 문제가 된 파라미터의 기본값을 가장 먼저 찾아보기로 하였다. 이왕 이렇게 된 김에 HikariPool의 주요 파라미터들을 공부해보기로 했다.

HikariPool의 주요 파라미터는 다음과 같다.



  • autoCommit
    • 풀에서 반환된 connection의 자동 커밋을 설정한다.
  • connectionTimeout
    • 클라이언트가 connection으로부터 최대 대기할 수 있는 시간, 시간초과시 SQLException이 발생한다. 밀리세컨드 단위이며 최소 250ms, 디폴트 30000이다.
  • idleTimeout
    • Pool 안의 유휴 connection의 최대 유효기간을 설정한다. 이 설정은 minimumIdle이 maximumPoolSize보다 작을때만 적용되며, minimumIdle 값보다 pool안의 connection object의 개수가 작거나 같으면 유휴 연결이 폐기되지 않는다.
    • connection이 유휴상태로 전환되기까지 일반적으로 평균 15초에서 최대 30초까지의 시간이 추가로 걸린다. 이 시간이 초과되기 전까지는 connection이 유휴상태로 전환되지 않는다.
    • 최소 10000ms 값은 적용되어야 하며, 기본적으로 600000ms(10분)이 적용되어있다.
  • maxLifetime
    • Pool의 Connection의 최대수명을 제어한다. 현재 사용중인 connection은 폐기되지 않으며, connection이 closed상태일 때만 제거된다. Pool안에 존재하는 connection의 순간적인 대량 삭제를 방지하기 위해 약간의 음감쇠가 적용된다.
    • 의 공식문서를 보게되면, 이 파라미터를 데이터베이스 또는 인프라가 권고하는 connection time limit보다 짧게 잡을 것을 권장하고 있다.
    • idleTimeout에 따라 다르지만, 파라미터에 0을 setting하면 최대 생명주기는 infinite로 적용된다.
    • 최소 30000ms(30초) 값은 적용되어야 하며, 기본값으로 1800000(30분)이 적용되어 있다



  • minimumIdle
    • Connection Pool에서 유지하는 최소 유휴 Connection의 개수를 설정한다. 유휴 Connection이 minimumIdle 값보다 작을 시, HikariPool은 추가 connection을 만들어 채워넣는다.
    • HikariCP의 공식문서에서는 급격한 수요에 대해서 최상의 퍼포먼스와 반응성을 위해서 이 값을 수정하지 않고 사용하는 것을 권장하고 있다.
    • 기본 값은 maximumPoolSize와 같은 값으로 설정되어있다.
  • maximumPoolSize
    • Pool에서 유지할 유휴 connection, 사용중인 connection을 합친 최대의 connection 개수를 설정한다. 기본적으로 이 값은 실제 DB 벡엔드와의 연결 최대수를 결정한다.
    • Pool이 최대 사이즈에 도달했고, 유휴 Connection이 없을때 getConnection을 호출하면 connectionTimeout설정 값 전까지 getConnection이 지연되며, connectionTimeout을 초과시, SQLException이 발생한다.
    • 최적의 maximumPoolSize를 설정하는 것은 HikariPool을 적용한 환경에 대해 맞추는 것이 가장 좋으며, 이에 대해서는 다음 링크를 참고한다.











4. 문제 분석



위 주요 파라미터 중 우리가 주목해야 할 것은 HikarikPool의 maxLifetime과 DB 설정값 중의 wait_timeout이다.

HikariPool이 적용된 환경은 따로 별도의 설정이 없었으며, connection을 맺고있는 DB의 설정은 다음과 같이 wait_timeout이 1200(20분)으로 설정되어 있었다.







서론에서의 로그는 HikariPool의 로그를 찍지 않고 있었기 때문에, HikariPool의 로그가 찍힌 화면을 다시 캡처해보았다.





위 로그를 보고 추측한 warning 원인은 다음과 같다.


  1. 위 로그에서는 보이지 않지만, 같은 MariaDbConnection 객체를 이용하여 commit을 하고 있었으며, 아래와 같이 Wrapping하고 있는 Proxy객체는 같지만, 본질적인 MariaDBConnection의 객체는 같은 것을 쓰고있었다.
    • [DEBUG] 2020-08-11 12:02:23 613936563 [DataSourceTransactionManager.java][doCommit](326) : Committing JDBC transaction on Connection [HikariProxyConnection@861338066 wrapping org.mariadb.jdbc.MariaDbConnection@17b01e2a]
    • [DEBUG] 2020-08-11 12:02:08 390098262 [DataSourceTransactionManager.java][doCommit](326) : Committing JDBC transaction on Connection [HikariProxyConnection@205121260 wrapping org.mariadb.jdbc.MariaDbConnection@17b01e2a]
  2. Spring Boot의 HikariCP 설정 프로퍼티 중, maxLifetime으로 인해, 사용하던 모든 Connection은 30분 주기로 위 사진과 같이 connection을 closing 후, 다시 새로운 connection을 생성하고 있었다.
  3. 사용하고 있던 connection도 closing 하면서 새로운 connection이 필요하여 HikariCP에 새로운 connection 객체를 요청한 것으로 보인다.
  4. 비교적 가장 오래전에 만들어진 객체를 HikariPool에서 발급 받은 후, HikariPool의 정책에 따라 이 connection이 유효한지를 검사한다.
  5. 이미 DB에서는 20분이 지나 닫힌 connection에 대해 validate하게 되므로 위와 같이 닫힌 connection에 대해서 아무것도 할수 없다고 로그가 찍혔다.





위 추측이 맞는지에 대해 직접 HikariCP의 코드를 뜯어보기로 하였다.

HikariPool.class

 /**
    * Get a connection from the pool, or timeout after the specified number of milliseconds.
    *
    * @param hardTimeout the maximum time to wait for a connection from the pool
    * @return a java.sql.Connection instance
    * @throws SQLException thrown if a timeout occurs trying to obtain a connection
    */
   public Connection getConnection(final long hardTimeout) throws SQLException
   {
      suspendResumeLock.acquire();
      final long startTime = currentTime();

      try {
         long timeout = hardTimeout;
         do {
            PoolEntry poolEntry = connectionBag.borrow(timeout, MILLISECONDS);
            if (poolEntry == null) {
               break; // We timed out... break and throw exception
            }

            final long now = currentTime();
            if (poolEntry.isMarkedEvicted() || (elapsedMillis(poolEntry.lastAccessed, now) > aliveBypassWindowMs && !isConnectionAlive(poolEntry.connection))) {
               closeConnection(poolEntry, poolEntry.isMarkedEvicted() ? EVICTED_CONNECTION_MESSAGE : DEAD_CONNECTION_MESSAGE);
               timeout = hardTimeout - elapsedMillis(startTime);
            }
            else {
               metricsTracker.recordBorrowStats(poolEntry, startTime);
               return poolEntry.createProxyConnection(leakTaskFactory.schedule(poolEntry), now);
            }
         } while (timeout > 0L);

         metricsTracker.recordBorrowTimeoutStats(startTime);
         throw createTimeoutException(startTime);
      }
      catch (InterruptedException e) {
         Thread.currentThread().interrupt();
         throw new SQLException(poolName + " - Interrupted during connection acquisition", e);
      }
      finally {
         suspendResumeLock.release();
      }
   }



위 HikariPool.class의 코드를 보면, 중간에 closeConnection을 할지에 대해 판단하는 로직이 포함되어 있었다. 해당 로직에서 검사하는 것을 정리하면 다음과 같다.

  • 해당 connection이 HikariCP에서 evict(직역하면 축출하다라고 함)되기로 한 객체인가?
  • Connection이 살아있는지 Bypass할 수 있는 시간보다 최근 접근 시간이 더 크고, connection이 아직 살아있는가?





로그 상에서 connection이 evict하다고 하지 않았으므로, 두번째 검사 조건에서 true를 반환하였기 때문에  closeConnection을 하도록 하였을 것이다.

두번째 조건을 warning이 발생한 조건에 맞추에 분석해보면 다음과 같다.

  • 하나의 connection 객체만 사용하고 있었으므로, 500ms보다는 훨씬 더 크기 때문에 true를 출력하였을 것이다.
  • DB에서 wait_timeout 값이 20분이므로, getConnection하였을 때, false를 출력하였을 것이다.





다음, isConnectionAlive의 코드를 살펴보면 문제가 된 상황을 한눈에 볼 수 있을 것이다.

PoolBase.class

boolean isConnectionAlive(final Connection connection)
   {
      try {
         try {
            setNetworkTimeout(connection, validationTimeout);

            final int validationSeconds = (int) Math.max(1000L, validationTimeout) / 1000;

            if (isUseJdbc4Validation) {
               return connection.isValid(validationSeconds);
            }

            try (Statement statement = connection.createStatement()) {
               if (isNetworkTimeoutSupported != TRUE) {
                  setQueryTimeout(statement, validationSeconds);
               }

               statement.execute(config.getConnectionTestQuery());
            }
         }
         finally {
            setNetworkTimeout(connection, networkTimeout);

            if (isIsolateInternalQueries && !isAutoCommit) {
               connection.rollback();
            }
         }

         return true;
      }
      catch (Exception e) {
         lastConnectionFailure.set(e);
         logger.warn("{} - Failed to validate connection {} ({}). Possibly consider using a shorter maxLifetime value.",
                     poolName, connection, e.getMessage());
         return false;
      }
   }

위 코드를 보면, try문 첫번째에서 setNetworkTimeout을 실행하고 있다. 그러나 connection은 DB측에서 이미 close한 상태이기 때문에, close된 connection에서 작업을 할 수 없기 때문에 catch문의 로직이 실행 되었을것이다.

catch문을 보면 우리가 보았던 해당 로그가 보일 것이다.



위 분석을 통해 내가 예측한 추측한 결과와 실제 코드의 로직이 일치하는 것을 볼 수 있었다.





5. 후기 및 조치

HikariCP의 공식문서에서 maxLifeTime을 데이터베이스 또는 인프라가 권고하는 connection time limit보다 짧게 잡을 것을 권장하여 maxLifeTime을 기존 30분에서 15분으로 변경하고 jenkins를 통해 deploy한 결과, 그 이후로는 warning이 발생하지 않았다.

그러나 30분 내내 HikariCP에서 처음 받은 단 하나의 connection을 사용하는 현상은 아직 내가 이해를 하지 못하여 이에 대해서는 조금 더 보충하여 새로 글을 작성할 계획이다. 이번 기회를 통해 Connection관리가 App안에서 어떻게 이루어 지는지에 대한 개론을 파악할 수 있었다.







6. 참고 문헌

  • https://github.com/brettwooldridge/HikariCP

+ Recent posts
