0. Table Of Contents





1. 문제 현황 분석



1.1. 문제 상황

docker version을 업그레이드 하고 나서 다음과 같이 잘 되던 .env file parsing이 잘 되지 않는 오류가 발생하였다.





1.2. 기존 docker version과 upgrade한 docker version

Mac Docker Desktop 기준으로 작성되었습니다.
  • 기존 Docker version : 3.0.0
    • Docker compose version : 1.27.4
    • Docker version : ?
  • 업그레이드 된 Docker version : 3.4.0
    • Docker compose version : 1.29.0
    • Docker version : 20.10.7



1.3. 프로젝트 폴더 구조



1.4. 명령어 call 순서

  • docker.sh를 이용하여 docker-start-local.sh 실행
  • docker-start-local.sh./docker-compose/docker-compose.postgres.yml를 참조하여 아래와 같은 명령어를 실행시킨다.
  • 업그레이드 전 아래 명령어는 정상적으로 동작하여 .env파일을 정상적으로 파싱하고 있었다.
docker-compose \
  -p {PROJECT_NAME} \
  -f ./docker-compose/docker-compose.postgres.yml \
  -f ./docker-compose/api/docker-compose.base.yml \
  -f ./docker-compose/api/docker-compose.local.yml \
  up $build --remove-orphans





1.5. 주요 파일 구성 확인

혹시나 싶어서 docker-compose.postgres.yml 파일과 .env가 제대로 구성이 안되어있는지 확인을 해본 결과 다음과 같았다.

version: '3'

services:
  postgres:
    image: <PROJECT_NAME>/postgres
    container_name: "<PROJECT_NAME>-postgres"
    build:
      context: ../docker/postgres
      dockerfile: Dockerfile
    environment:
      POSTGRES_DB: ${POSTGRES_DB}
      POSTGRES_USER: ${POSTGRES_USER}
      POSTGRES_PASSWORD: ${POSTGRES_PASSWORD}
    volumes:
      - ../data/postgres/data:/var/lib/postgresql/data
      - ../docker/postgres/init/:/docker-entrypoint-initdb.d/
    ports:
      - "${POSTGRES_PORT}:${POSTGRES_PORT}"
    restart: unless-stopped
    ulimits:
      nproc: 65535
      nofile:
        soft: 65535
        hard: 65535
    healthcheck:
      test: ["CMD", "docker-healthcheck"]
      interval: 30s
      timeout: 10s
      retries: 3
    logging:
      driver: "json-file"
      options:
        max-size: "10m"
        max-file: "5"



# .env
POSTGRES_HOST=postgres
POSTGRES_PORT=5432
POSTGRES_DB=postgres
POSTGRES_USER=postgres
POSTGRES_PASSWORD=postgres



위와 같이 .envdocker-comspose.postgres.yml의 환경변수가 잘 매핑이 되어 있었기 때문에 parsing error가 날리가 없다고 생각했다.









2. 문제 해결 삽질



2.1. 문제 해결을 위한 searching

지금까지 어깨 너머로 배워서 docker-dompose를 사용하였지만, 문서를 상세히 보고 사용한 적이 없기 때문에 공식 document를 보면서 제일 먼저 정리하기로 했다.

Docker-Compose Command로 env를 정의하고, 실행했기 때문에, env file configuration 쪽을 찾아보는 도중 다음과 같은 문구를 발견 할 수 있었다.



출처 : Docker-compose Document



위 문서 중 내가 겪은 문제와 관련된 부분을 한글화하여 요약하면 다음과 같다.

1.28 미만의 Docker Compose의 경우, command가 실행된 현재 작업중인 directory에서 .env파일을 가지고 오거나, --project-directory argument에서 설장된 path에서 .env 파일을 가지고 옵니다.


이러한 모호함을 1.28 이상의 버전에서는 .env의 default path를 project directory로 제한하는 것으로 개선하였습니다. --env-file 옵션을 이용하여 기본 .env default path를 override 할 수 있습니다.


project directory는 다음 순서로 정의됩니다.

1. --project-directory flag에 정의된 path

2. 첫번째 --file (-f)로 flag에 정의된 directory

3. 현재 directory





2.2. 문제 디버깅

기존에 사용한 docker-compose version은 1.27.4였기 때문에 위 사항에 일치하였다. 위 사항을 이용하여 docker desktop 업데이트 이후 발생한 오류를 디버깅 해보면 다음과 같다.

  • 프로젝트 루트 폴더에서 shell script를 이용하여 docker-compose command를 실행시켰다.
  • 위에서 정의된 docker-compose command에는 project directory가 정의되어 있지 않다.
  • docker compose에 이용할 yml파일로 ./docker-compose/docker-compose.postgres.yml가 입력되었다.
  • project directory 정의 순서에 따라, ./docker-compose/가 project directory로 정의된다.
  • ./docker-compose/에는 .env 파일이 없다.
  • 없는 파일을 참조하였기 때문에 yaml파일 내부에서 ${}로 정의한 변수들이 전부 빈 string으로 대체된다.
  • postgresql port는 필수로 필요하지만, 입력이 되지 않았기 때문에 에러가 발생하였다.





2.3. 디버깅내용이 맞는지에 대한 검증

project directory인 ./docker-compose/에 루트 프로젝트 디렉토리에 있는 .env 파일을 다음 사진과 같이 복붙하여 .env파일을 하나 더 만든 다음 기존에 만들어 놓은 쉘스크립트를 이용하여 docker-compose를 실행시킨 결과, 정상적으로 docker가 빌드가 되어 정상적으로 실행까지 되었다.



2.4. 최종 문제 해결 flow

docker-compose 1.28.6 version release note를 보면 --env-file flag는 현재 작업중인 directory를 참조하도록 고쳐졌다고 한다.





env file을 제대로 인식 시켜주지 못하고 있기 때문에 이에 대해 명확히 설정을 해 줄 필요가 있다. compose에 사용되는 파일이 root project directory에 존재하기 때문에, docker-compose command 를 실행시킬 때, --env-file flag를 이용하여 명확하게 내가 사용하고자 하는 .env를 아래와 같이 명시해주었다.







3. 삽질을 통해 얻은 결론 및 개인적인 프로젝트 구조에 대한 회고

이처럼 실행환경에 대해서 정의할 때에는 최대한 사용할 파일들에 대해 command 또는 yaml, script에 정확히 명시를 하여 이러한 오류를 피해가게 하고, 다른 사람이 script를 읽었을 때 어떤 파일을 사용하는지 이해하기 쉽게 하는 것이 중요하다고 생각이 되었다. 향후, 위 문제처럼 다른 파일을 참조하고 있지만 묵시적인 방식으로 파일을 참조하고 있다면 명시적으로 나는 이걸 쓸거다라는 코드를 추가를 해야겠다.



+ env에 docker compose에서 쓰는 environment와 Dockerfile에서 사용하는 environment가 혼재하고있는데 향후 체계적으로 environment를 관리하기 위해서는 이를 분리하여 명확하게 어디서 쓰는 environment인지 정의하면 훨씬 더 좋을거같다.







4. Reference

Environment variables in Compose

Docker Compose release notes



  1. 민트초코 2021.06.24 18:17

    저한테는 어려운 말이지만 무척 멋있네요!!

  2. 크로커스개발자 2021.06.28 10:50

    오우 엄청난 글이네요

1. 서론 및 얽힌 이야기

내부 시스템에 대해 지속적으로 healthCheck를 하는 Spring Boot기반 서비스를 개발한 적이 있다. DB에 등록된 시스템 리스트를 가져와 순차적으로 healthCheck를 실행하는 방식의 서비스이다.

그러나, 10/12 HealthCheck Target별로 HealthCheck 시점의 정합성이 맞지 않는 문제가 발생하였다.

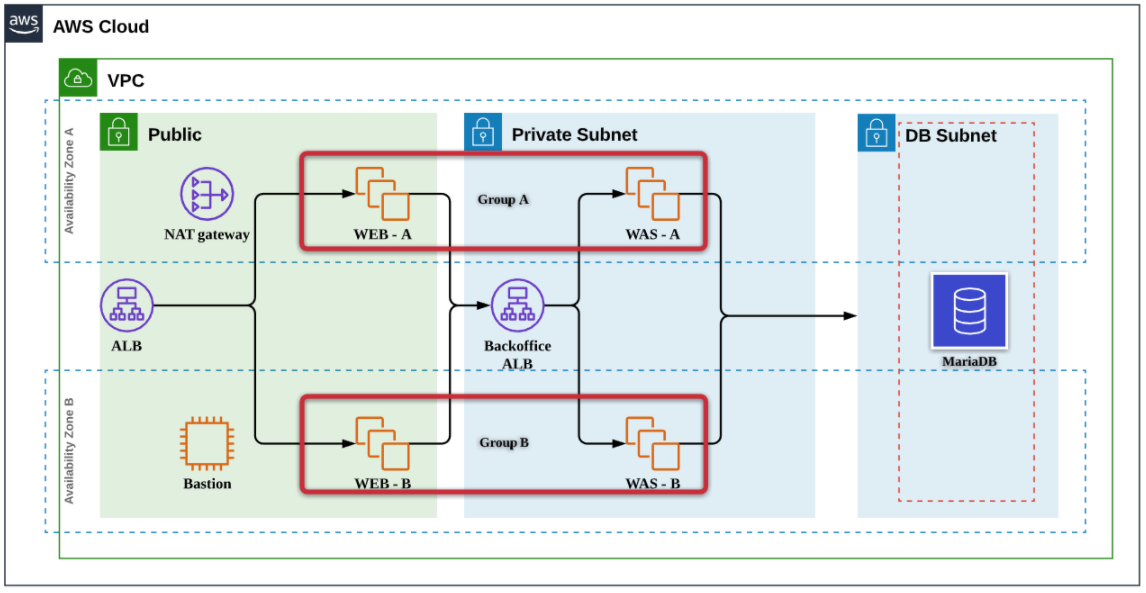

문제 상황 서술 전에 적용중인 시스템 아키텍처 및 HealthChecker 서비스에 대한 개요를 먼저 풀어본다.

  • A Group의 WAS에 대해 배포를 진행하였다.
  • 배포가 진행되면, 해당 인스턴스로의 직접적인 호출에 대해서는 동작하지 않게 된다.
  • static file을 제외한 모든 경로에 대해서 reverse proxy를 통하여 데이터가 was로 전달된다.
  • healthCheck를 하는 경로 /api/healthcheck는 was에 설계되어 있기 때문에 was가 동작하지 않으면 web도 동작하지 않는다.
  • WAS에 APP이 deploy되기 까지 약 25초의 시간이 소모되며 WEB이 배포되기 까지 5초의 시간이 소모된다.
  • 최초의 healthCheck가 실패하면, 5초 간격으로 추가 5회의 재시도를 진행하며 모두 실패하여야만 최종 실패로 간주된다.







위 서술된 환경에서 발생한 문제를 시간 순서대로 다이어그램과 함께 아래에 서술하겠다.











위 같이 같은 시점에서 healthCheck를 진행했으면 같은 시점의 결과가 출력되어야 하나, 순차적으로 실행하는 도중 healthCheck Error로 인해 재시도를 함으로써 다음 healthCheck가 미뤄졌다.

그 결과, WAS와 WEB의 healthCheck의 시점의 차이가 커져 시점에 대한 일관성이 맞지 않는 문제가 발생하게 되었다.



이 문제를 해결하기 위해 delay없이 최대한 모든 target에 대해 비슷한 시점에 실행하여야 했기때문에, thread를 이용함으로써 동시다발적으로 최대한 같은 시점에서 target healthCheck를 진행해보기로 하였다.

그 중 @Async를 활용한 Thread를 이용하여 개선작업을 하기로 하고 문제가 되는 코드를 추려낸 결과, 다음과 같았다.



@Service
public class MonitoringSystemService {

    private final Logger logger = LoggerFactory.getLogger(this.getClass());


    @Autowired
    private MessageRepository messageRepo;

    @Autowired
    private MonitoringSystemRepository monitoringRepo;



    /*
     * 스케줄러 method
     *
     * @parameter
     * @return
     *          Type : void
     * @cycle period : 모든 target의 healthCheck가 끝난 후, 15초 대기
     */

    @Scheduled(fixedDelay = 15000)
    @Transactional
    public void scheduledMonitoringService() throws Exception {


        try {

            this.setPid();

            List<MonitoringSystem> systemInfoList = monitoringRepo.getAllMonitoringSystemList();


            //시스템별 상태 체크 및 톡 발송 실행
            for( MonitoringSystem systemInfo : systemInfoList) {



                switch(systemInfo.getMonFlagCd()) {

                    //RealTime 호출 (엔드포인트 호출형)
                    case "R":
                            logger.info("모니터링 유형 : 엔드포인트 호출");
                            logger.info("타겟 엔드포인트 : " + systemInfo.getMonSysUrl());
                            logger.info("타겟 엔드포인트 포트 : " + systemInfo.getMonSysPort());
                            logger.info("HttpRequest Method : " + systemInfo.getReqMtd());
                            boolean httpRequestResult = HealthChecker.run(systemInfo.getMonSysUrl(), systemInfo.getReqMtd());


                            systemInfo = this.sendMessage(systemInfo, httpRequestResult);
                            this.modifySystemInfo(systemInfo, httpRequestResult);

                        break;

                    //Static 호출 (직접적인 쿼리 실행)
                    case "S":
                        logger.info("모니터링 유형 : 직접적인 쿼리");
                        logger.info("실행 쿼리 : " + systemInfo.getMonSysQury());

                        boolean scheduledSystemStatus = monitoringRepo.getScheduledSystemStatus(systemInfo.getMonSysQury());
                        logger.info("쿼리 업데이트 정상 여부 : " + String.valueOf(scheduledSystemStatus));

                        systemInfo = this.sendMessage(systemInfo, scheduledSystemStatus);
                        this.modifySystemInfo(systemInfo, scheduledSystemStatus);
                        break;
                }

                logger.info("=======================================================================================================");
            }

        }catch (Exception e) {
            logger.error(e.getMessage());
        }

        logger.info("#################################################################################################스케줄러 끝난 시간 : " + getNowTime());


    }


}





public class Http5xxErrorRetryHandler implements ServiceUnavailableRetryStrategy {

    private final Set<Integer> retryableErrorCodes = new HashSet<>(Arrays.asList(500, 503, 502));

    private static final Logger logger = LoggerFactory.getLogger(Http5xxErrorRetryHandler.class);

    @Override
    public boolean retryRequest(HttpResponse response, int executionCount, HttpContext context) {


        int statusCode = response.getStatusLine().getStatusCode();



        if (executionCount > 5) {
            logger.error("재시도 5회 초과로 에러처리 합니다.");
            return false;
        }

        if (retryableErrorCodes.contains(statusCode)) {
            logger.warn(statusCode + "오류 발생");
            logger.info("재시도 횟수 : " + executionCount);
            return true;
        }

        return false;
    }

    @Override
    public long getRetryInterval() {
        return 5000;
    }

}

위 2개의 코드로 인해 최초 health check가 실패한 경우, 다음 healthCheck 대상으로 넘어가기까지 최소 30초 이상의 시간이 소모되기 때문에 동시성이 보장되지 않고 있는 상황이다.















2. 개선코드 및 작업내용



순차적으로 healthCheck를 하는 것이 아닌 thread를 이용하여 동시다발적으로 처리할 수 있도록 하기 위해 가장 먼저 thread를 실행시킬 executor를 생성해주어야 한다.

나는 아래와 같이 AsyncConfigurer를 이용하여 세부설정이 완료된 executor 객체를 bean으로 만들어 어디서든 이용 할 수 있도록 하였으며, 세부 설정은 아래 코드를 참조한다.

@Configuration
@EnableAsync
public class AsyncThreadConfig implements AsyncConfigurer{



    // 기본 thread 개수
    private static int THREAD_CORE_POOL_SIZE = 5;

    // 최대 thread 개수
    private int THREAD_MAX_POOL_SIZE = 10;

    // Thread Queue 사이즈
    private static int THREAD_QUEUE_CAPACITY = 5;

    private static String THREAD_NAME = "healthCheckExecutor";

    @Resource(name = "healthCheckExecutor")
    private ThreadPoolTaskExecutor healthCheckExecutor;

    @Override
    @Bean(name = "healthCheckExecutor")
    public Executor getAsyncExecutor() {
        ThreadPoolTaskExecutor executor = new ThreadPoolTaskExecutor();
        //THREAD_MAX_POOL_SIZE = monitoringSystemRepository.getMonitoringSystemCount();

        executor.setCorePoolSize(THREAD_CORE_POOL_SIZE);
        executor.setMaxPoolSize(THREAD_MAX_POOL_SIZE);
        executor.setQueueCapacity(THREAD_QUEUE_CAPACITY);
        executor.setBeanName(THREAD_NAME);
        executor.initialize();
        return executor;
    }


    @Override
    public AsyncUncaughtExceptionHandler getAsyncUncaughtExceptionHandler() {
        // TODO Auto-generated method stub
        return AsyncConfigurer.super.getAsyncUncaughtExceptionHandler();
    }


    public boolean isThreadPoolAvailable(int createCnt) {

        boolean threadStatus = true;

        if ((healthCheckExecutor.getActiveCount() + createCnt) > (THREAD_MAX_POOL_SIZE + THREAD_QUEUE_CAPACITY)) {
            threadStatus = false;
        }

        return threadStatus;
    }


    public boolean isThreadPoolAvailable() {

        boolean threadStatus = true;

        if ((healthCheckExecutor.getActiveCount()) > (THREAD_MAX_POOL_SIZE + THREAD_QUEUE_CAPACITY)) {
            threadStatus = false;
        }

        return threadStatus;
    }
}









위와 같이 executor를 등록하였으면, 이제 executor에 넣을 비동기프로세스를 작성할 차례이다.

실질적인 처리 로직이 담긴 부분에서 비동기 처리할 메소드에 @Async  Annotation을 선언하여 비동기 스레드를 통해 처리되도록 하였다.

다음과 같이 비동기식으로 처리할 메소드에 @Async Annotation과 함께 앞서 선언한 Executor Bean 이름을 명시해주어야 한다.

@Service
public class ThreadExecutorService {

    private final Logger logger = LoggerFactory.getLogger(this.getClass());

    @Autowired
    private MessageRepository messageRepo;

    @Autowired
    private MonitoringSystemRepository monitoringRepo;


    @Async("healthCheckExecutor")
    public void threadExecutor(MonitoringSystem systemInfo) {
        //시스템별 상태 체크 및 톡 발송 실행
        this.setPid();

        try {
            switch(systemInfo.getMonFlagCd()) {

                //RealTime 호출 (엔드포인트 호출형)
                case "R":
                        logger.info("모니터링 유형 : 엔드포인트 호출");
                        logger.info("타겟 엔드포인트 : " + systemInfo.getMonSysUrl());
                        logger.info("타겟 엔드포인트 포트 : " + systemInfo.getMonSysPort());
                        logger.info("HttpRequest Method : " + systemInfo.getReqMtd());
                        boolean httpRequestResult = HealthChecker.run(systemInfo.getMonSysUrl(), systemInfo.getReqMtd());


                        systemInfo = this.sendMessage(systemInfo, httpRequestResult);
                        this.modifySystemInfo(systemInfo, httpRequestResult);

                    break;

                //Static 호출 (직접적인 쿼리 실행)
                case "S":
                    logger.info("모니터링 유형 : 직접적인 쿼리");
                    logger.info("실행 쿼리 : " + systemInfo.getMonSysQury());

                    boolean scheduledSystemStatus = monitoringRepo.getScheduledSystemStatus(systemInfo.getMonSysQury());
                    logger.info("---------------------------------------시스템 정상 여부 : " + String.valueOf(scheduledSystemStatus));

                    systemInfo = this.sendMessage(systemInfo, scheduledSystemStatus);
                    this.modifySystemInfo(systemInfo, scheduledSystemStatus);
                    break;
            }
        }catch (Exception e) {
            logger.error(e.getMessage());
        }
            logger.info("=======================================================================================================");
    }
}









이제 필요할때 마다 비동기식으로 처리되도록 선언한 메소드를 호출해보자.

앞서 선언한 AsyncThreadConfig와 비동기 프로세스에 대해 작성한 ThreadExecutorService를 IOC Container에서 불러온다.

Bean을 불러온 뒤, 다음과 같이 원하는 비동기 메소드를 호출한다.

@Service
public class HealthCheckSchedulerService {

    private final Logger logger = LoggerFactory.getLogger(this.getClass());


    @Autowired
    private MonitoringSystemRepository monitoringRepo;

    @Autowired
    private ThreadExecutorService threadExecutorService;

    @Autowired
    private AsyncThreadConfig asyncConfig;


    @Scheduled(fixedDelay = 15000)
    @Transactional
    public void scheduledMonitoringService() throws Exception {


        try {
            List<MonitoringSystem> systemInfoList = monitoringRepo.getAllMonitoringSystemList();

            for( MonitoringSystem systemInfo : systemInfoList) {

                 try {
                        // 등록 가능 여부 체크
                        if (asyncConfig.isThreadPoolAvailable()) {
                            // task 사용
                            threadExecutorService.threadExecutor(systemInfo);
                        } else {
                            logger.info("Thread 한도 초과");
                        }
                    } catch (TaskRejectedException e) {
                        logger.info(e.getLocalizedMessage());
                    }

            }

        }catch (Exception e) {
            logger.error(e.getMessage());
        }


    }

}















3. 개선 결과





먼저 개선전 서비스 로그를 보면 하나의 스레드를 이용하여 순차적으로 실행하기 때문에, 중간에 내부 서비스가 장애가 날시, 그 다음 서비스에 대해 healthCheck하는 것이 재시도 한만큼 지연되고있다.







그러나 개선된 다음에는 재시도 및 여러개의 요청이 각기 다른 스레드를 통해 진행되는 것을 확인할 수 있었으며 시간의 정합성을 조금 더 개선할 수 있었다.





1. 대시보드에서 나타내야 할 것

- 기간에 따른 사용자 수

- 인기글 리스트

- 유입 경로 및 채널

- 유입 키워드

- 유입자 현황 차트 (척도 : 기간, Refere URL, 컨텐츠, 디바이스)





2. 추가 구현하고 싶은 것

- 전날 유입자 통계를 카카오톡으로 알림 받기

- 현재 학습하고 있는 OAuth2.0을 이용하여 대시보드 사이트 인증

- 일일 평균 유입자 현황

- 현재 기능별로 레포지토리가 분리되어있고, kafka broker에 다양한 로그들을 수집할 예정이기 때문에 향후 kubernetes를 적용할 예정





3. 사용할 기술

- DB : DynamoDB or MongoDB (조회성이 많기 때문에 RDB보다 NOSQL이 낫다고 판단) with JPA

- Message Broker : Apache Kafka (Topic은 YYYYmmDD 형식 사용, content는 json형식의 로그데이터 / 일일 배치로 DB BulkUpdate)

- Framework : spring boot with jstl (다른 가벼운 것을 써도 되지만, 학습 차원에서 사용하도록 한다.)

- 언어 : Java1.8

- 인증 : Oauth2.0(Spring Security 사용 예정), jwt





4. 수집해야할 정보

- 블로그 유입자들이 클릭한 컨텐츠

- 유입 시간대

- 블로그를 조회한 Referer URL

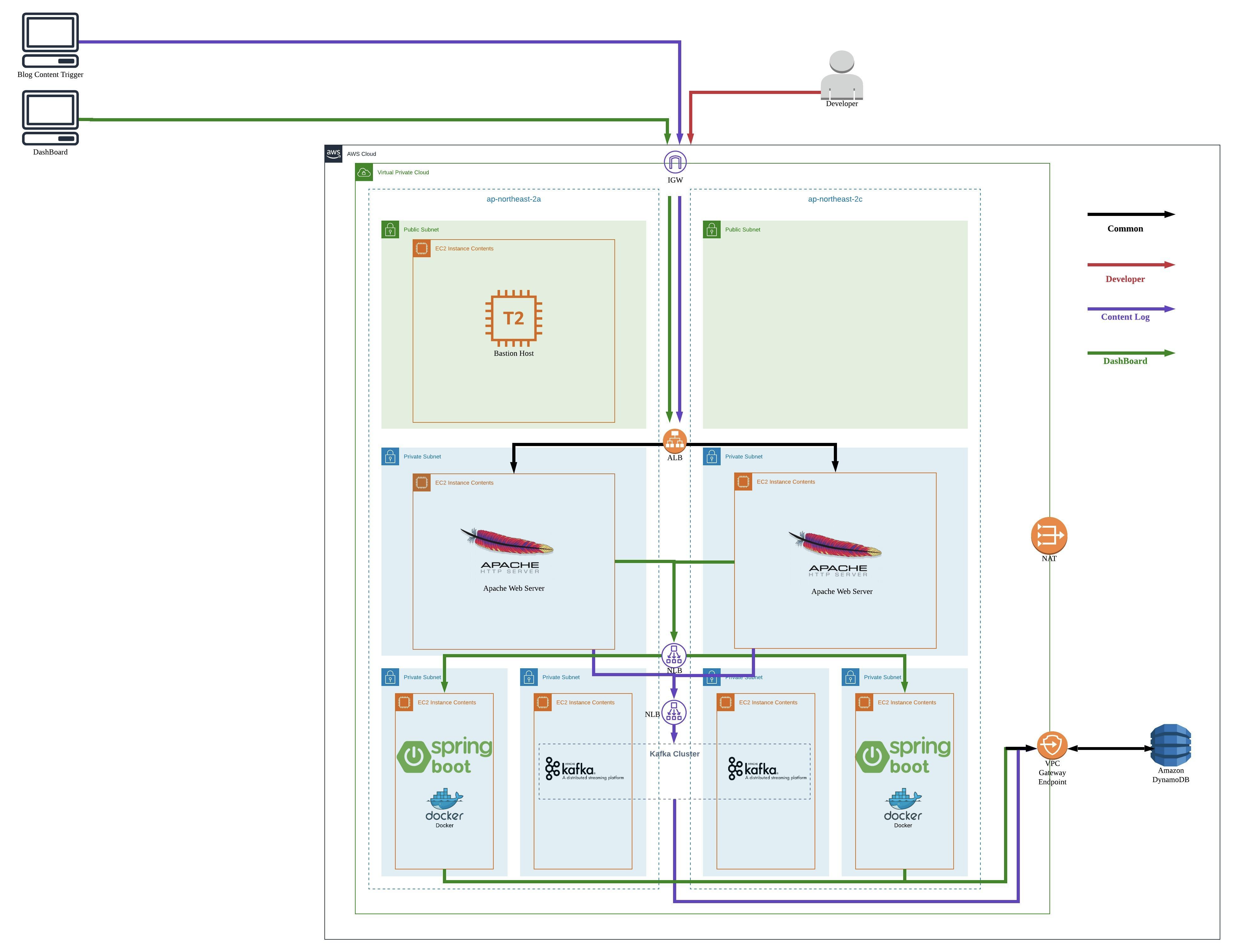

5. 아키텍처 구성도





6. 참고 문헌

- KISA 고시 및 권고 : www.kisa.or.kr/public/laws/laws2.jsp

- Apache Kafka Documentation : www.kafka.apache.org/documentation/

- RFC6749 : www.tools.ietf.org/html/rfc6749





7. 수정 로그

2020.05.13 : 최초 작성

2020.05.20 : 아키텍처 다이어그램 추가 완료

2020.06.11 : 아키텍처를 AWS로 옮기는 중, 불필요한 로드밸런서 개수와 외부 노출 서비스의 도메인 연결로 인해 아키텍처 수정중.

2020.06.16 : 서비스별 로드밸런서 아키텍처 적용 및 향후 계획(kubernetes 적용 예정) 추가

2020.06.30 : 운영 환경을 생각하고 설계할 것이기 때문에 kafka와 zookeeper를 분리하는 아키텍처 적용 예정

2020.07.01 : Zookeeper Cluster 구성 완료

+ Recent posts
